Гідравлічний шланг високого тиску — що важливо знати

Це ключовий елемент у будь-якій гідросистемі. Через нього під великим тиском передається робоча рідина — зазвичай мінеральна олива. Простіше кажучи, він — як кровоносна артерія у техніці. Якщо десь прорве — вся система встає.

Що потрібно знати про характеристики



Робочий тиск



Це максимальне навантаження, яке шланг витримує під час постійної експлуатації без деформацій або втрат герметичності. Вимірюється в бар або мегапаскалях. У шлангів високого тиску значення стартують зі 160 барів і доходять до 420 барів, залежно від конструкції. Правильний підбір робочого тиску — основа безпеки всієї системи.



Розривний тиск



Граничний тиск, при якому шланг фізично розривається. Як правило, він у 4 рази вищий за робочий. Важливо враховувати розривний тиск при різких пусках, гідроударах і роботі з навантаженням «на межі». Шланг повинен мати запас, а не працювати впритул.



Внутрішній діаметр



Основний параметр, що впливає на швидкість потоку і навантаження на насос. Якщо діаметр занадто малий — виникає надмірний тиск, система гріється, падає ефективність. Якщо діаметр завеликий — знижується швидкість реакції і втрачається частина тиску. Правильний діаметр — запорука балансу між потоком і стабільністю.



Зовнішній діаметр



Потрібен для точного монтажу у кріплення, протяжки через кожухи або металорукава. Важливий також для захисних елементів — спіралей, кожухів, антивібраційних обмоток. Часто саме зовнішній діаметр визначає, чи підійде фітинг або обтиск.



Тип армування

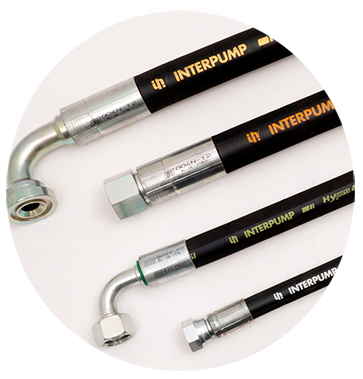

Гідравлічні рукави високого тиску

Шланги бувають з одинарною, подвійною опліткою з дроту або зі спіральним посиленням. Оплітка використовується при середніх навантаженнях, спіраль — для надвисокого тиску. Наприклад, 1SN — одна оплітка, 2SN — дві, 4SP — спіраль із чотирьох шарів. Тип армування безпосередньо впливає на міцність і жорсткість.



Матеріал внутрішнього шару



Це те, що безпосередньо контактує з рідиною. У більшості випадків — синтетична гума (NBR). Якщо середовище агресивне — використовують тефлон або хлоропрен. Неправильний вибір матеріалу може спричинити розбухання, тріщини і виведення шланга з ладу через кілька місяців.



Матеріал зовнішнього шару



Відповідає за захист від механічного зносу, ультрафіолету, хімікатів, мастил, озону. У стандартних умовах достатньо звичайної гуми. Якщо шланг працює на відкритому повітрі або в агресивному середовищі — потрібне посилене покриття. Є моделі з текстильним обплетенням або зносостійким зовнішнім шаром з поліуретану.



Температурний діапазон



Кожен шланг має межі робочої температури — зазвичай від -40 до +100°C. Для високотемпературних середовищ є варіанти з тефлоновим шаром, які витримують до +200°C. Важливо враховувати не лише пік температури, а й стабільність при її коливаннях, щоб не отримати розтріскування або втрату еластичності.



Гнучкість (радіус вигину)



Показник мінімального радіуса, на який можна зігнути шланг без ризику залому або пошкодження армування. Важливо при монтажі в обмежених просторах або в рухомих з'єднаннях. Занадто жорсткий шланг гідравлічний може лопнути при першому русі, надто м’який — зламається при натиску.



Сумісність з рідинами



Шланг повинен відповідати типу робочого середовища: мінеральна олива, синтетична рідина, водогліколь, дизель, гідросинтетика. Для кожного середовища потрібен відповідний внутрішній шар. Інакше — хімічна реакція, роз'їдання гуми і витік.



Тип фітингів



Фітинги — це з’єднувальні елементи, які кріпляться на кінцях шланга. Вони можуть бути прямі, кутові, розбірні, з різьбленням різного типу: BSP, JIC, ORFS, DIN. Від вибору фітинга залежить герметичність, надійність з'єднання та відповідність системі.



Стандарти



Кожен шланг має відповідати одному або кільком технічним стандартам. Найпоширеніші: DIN EN 853, EN 856, SAE J517. Відповідність стандарту — гарантія, що шланг протестований на міцність, витривалість і матеріали. Без сертифіката — жодної впевненості в якості. Компанія Гідрохаус реалізовує лише сертифіковані гідравлічні шланги високого тиску.



Типи гідрошлангів і як читати маркування



1SN, 2SN, 4SP, 4SH — що означають ці коди



2 TE 1

Це стандартні позначення типу армування та тиску, згідно з DIN EN 853/856:



  • 1SN — одинарне металева оплітка. Працює до 225 барів. Гнучкий, легкий, дешевий.
  • 2SN — подвійна оплітка. Середній тиск — до 330 барів. Універсальний для більшості завдань.
  • 4SP — чотиришарове спіральне армування. Витримує до 450 барів. Для надвисокого тиску, робота з гідравлічними молотами, пресами.
  • 4SH — посилена версія 4SP. Розрахований на найвищі навантаження — понад 500 барів. Використовується у важкій техніці.



R1AT, R2AT — по стандарту SAE



Американські позначення, аналогічні європейським:



  • R1AT = 1SN;
  • R2AT = 2SN.



Різниця — в стандартах випробувань і допусках, але технічно вони взаємозамінні. Часто такі маркування використовуються у техніці імпортного виробництва.



Тефлонові (PTFE) шланги



Працюють при високих температурах (до +260°C), стійкі до агресивних хімікатів. Не бояться олив, кислот, розчинників. Використовуються в хімічному виробництві, фармацевтиці, при роботі з гарячим паром. Мінус — висока ціна і менша гнучкість.

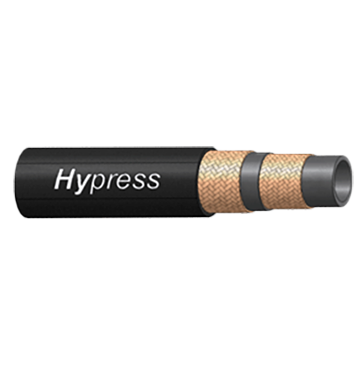

Текстильні (1TE, 2TE)



Замість металу використовують ниткове армування. Витримують до 100–160 бар. Недорогі, легкі, для мобільної техніки і невеликих систем. Не підходять для постійного навантаження і високої температури.



Шланги з проміжним термошаром



Деякі моделі мають додатковий шар із термостійкої гуми або пластику. Це потрібно для роботи в зонах перегріву — біля двигунів, турбін, у гарячих цехах. Такий шар блокує нагрівання внутрішньої рідини і продовжує термін служби.
